SIW : Build Check

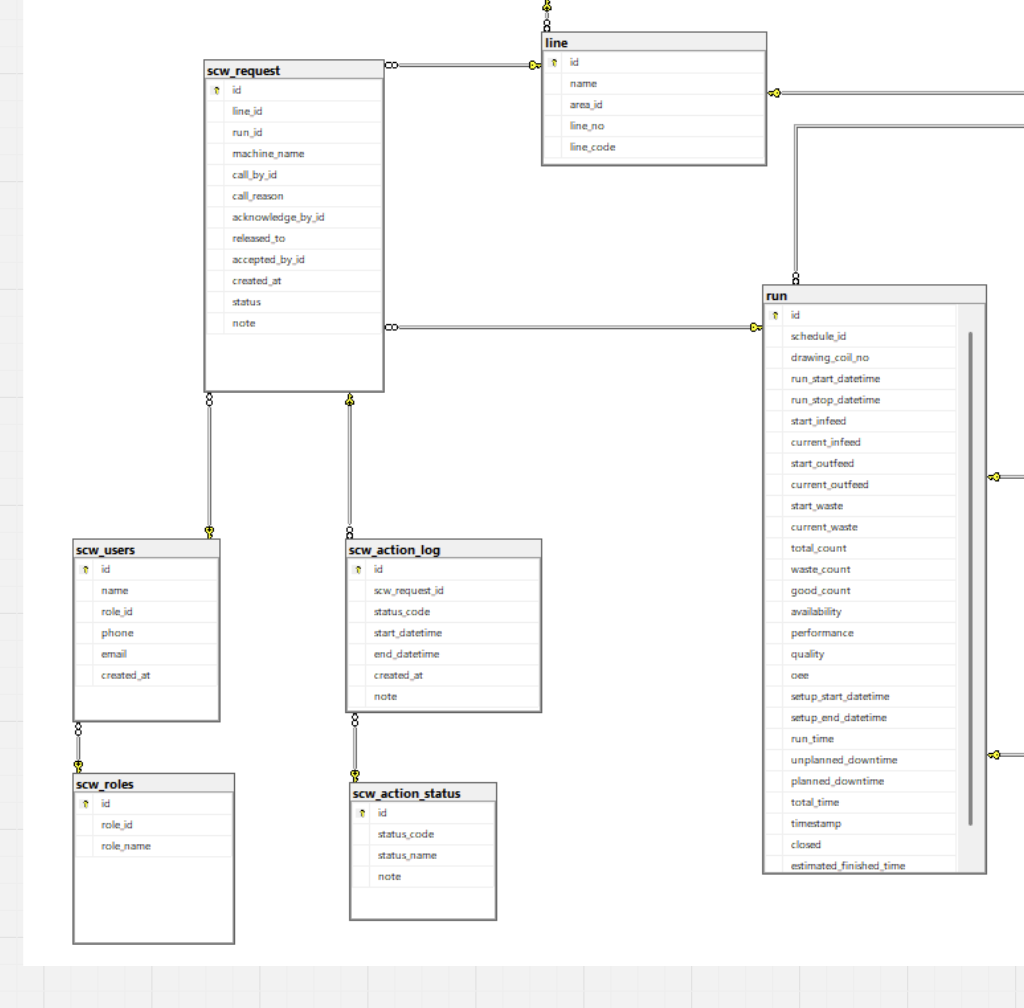

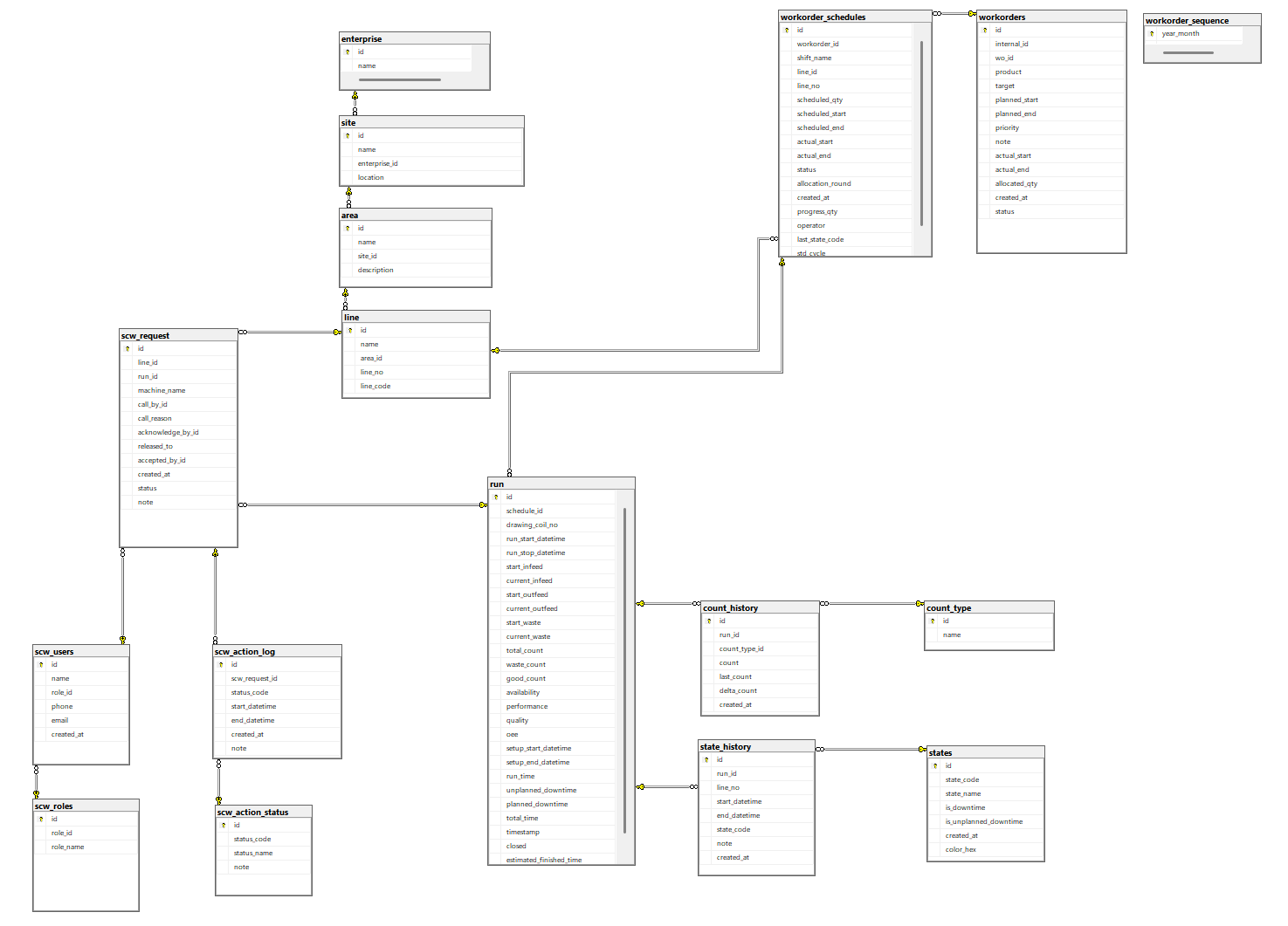

ER Diagram

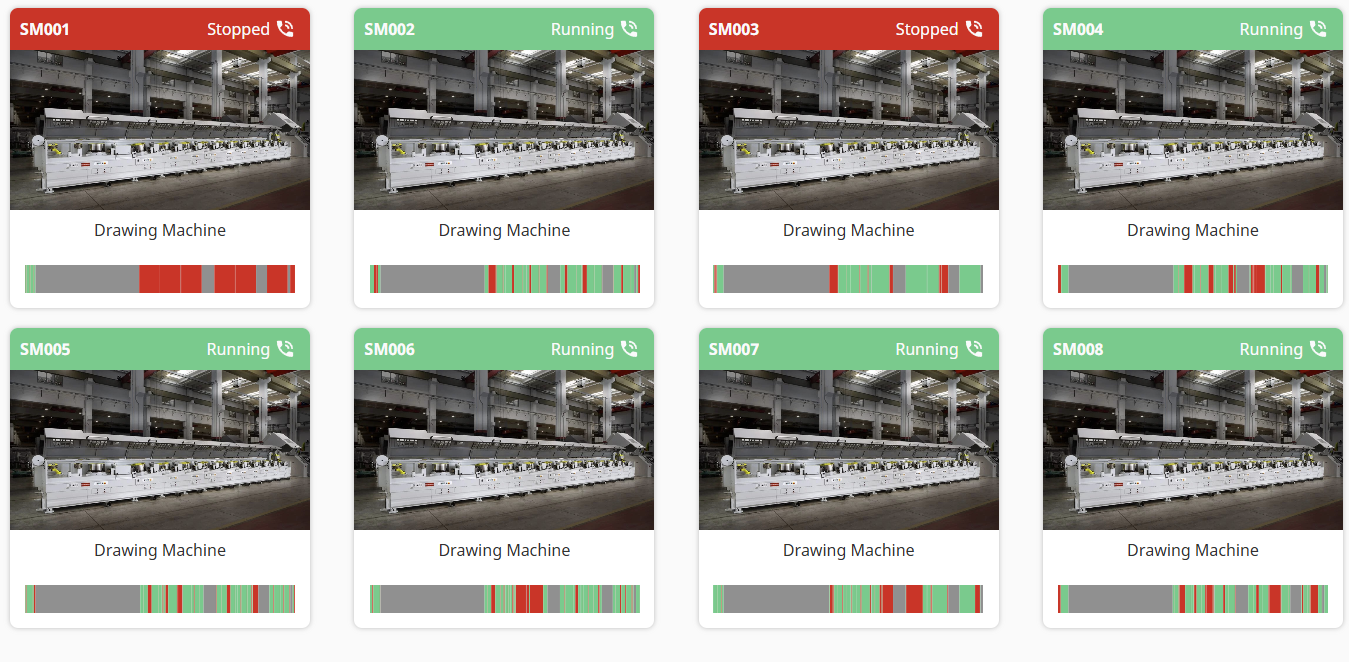

Andon Chart (MES Core)

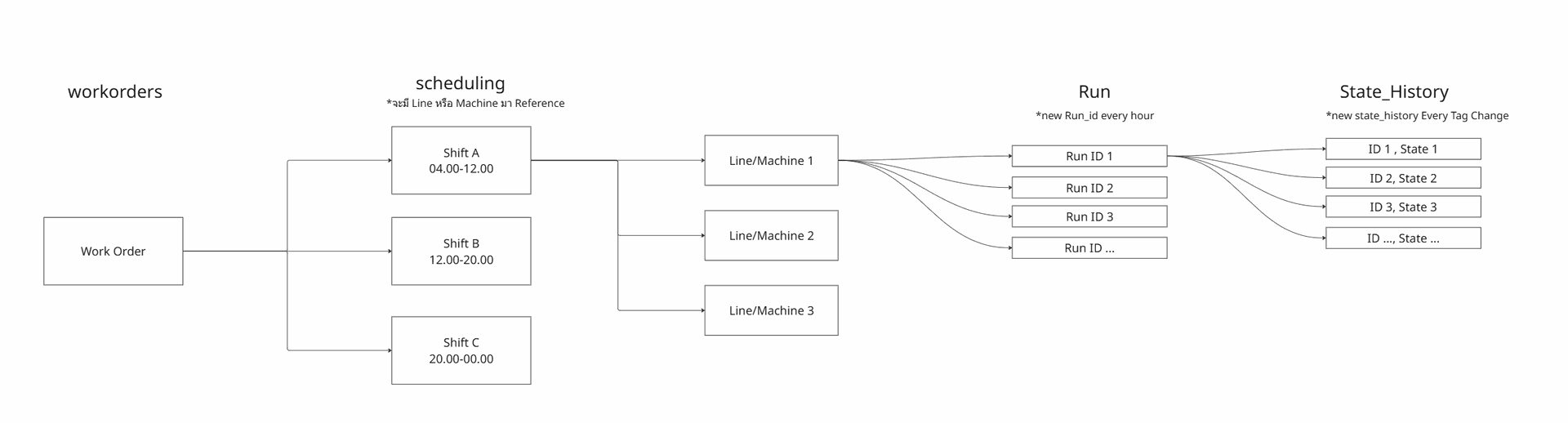

Data Flow

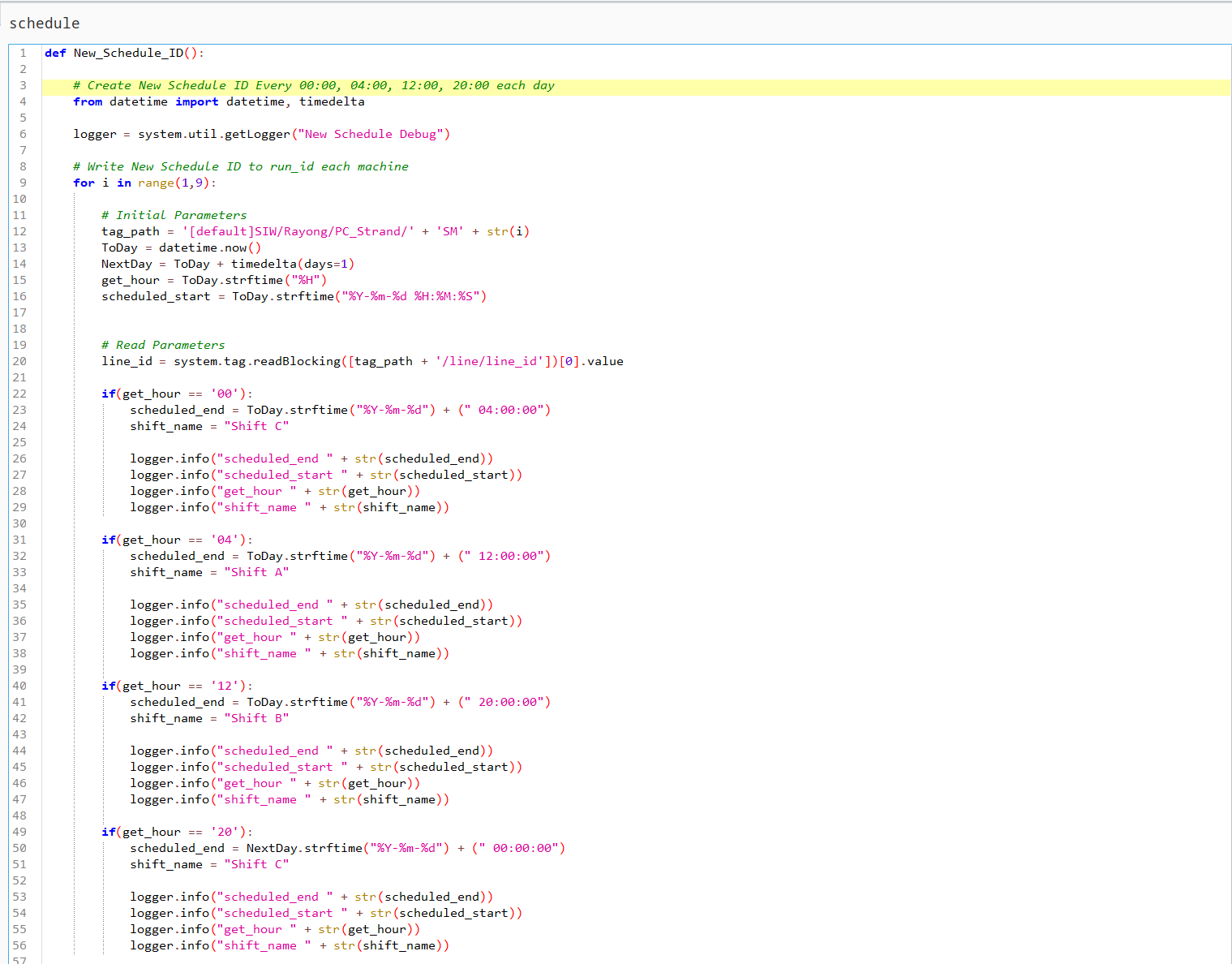

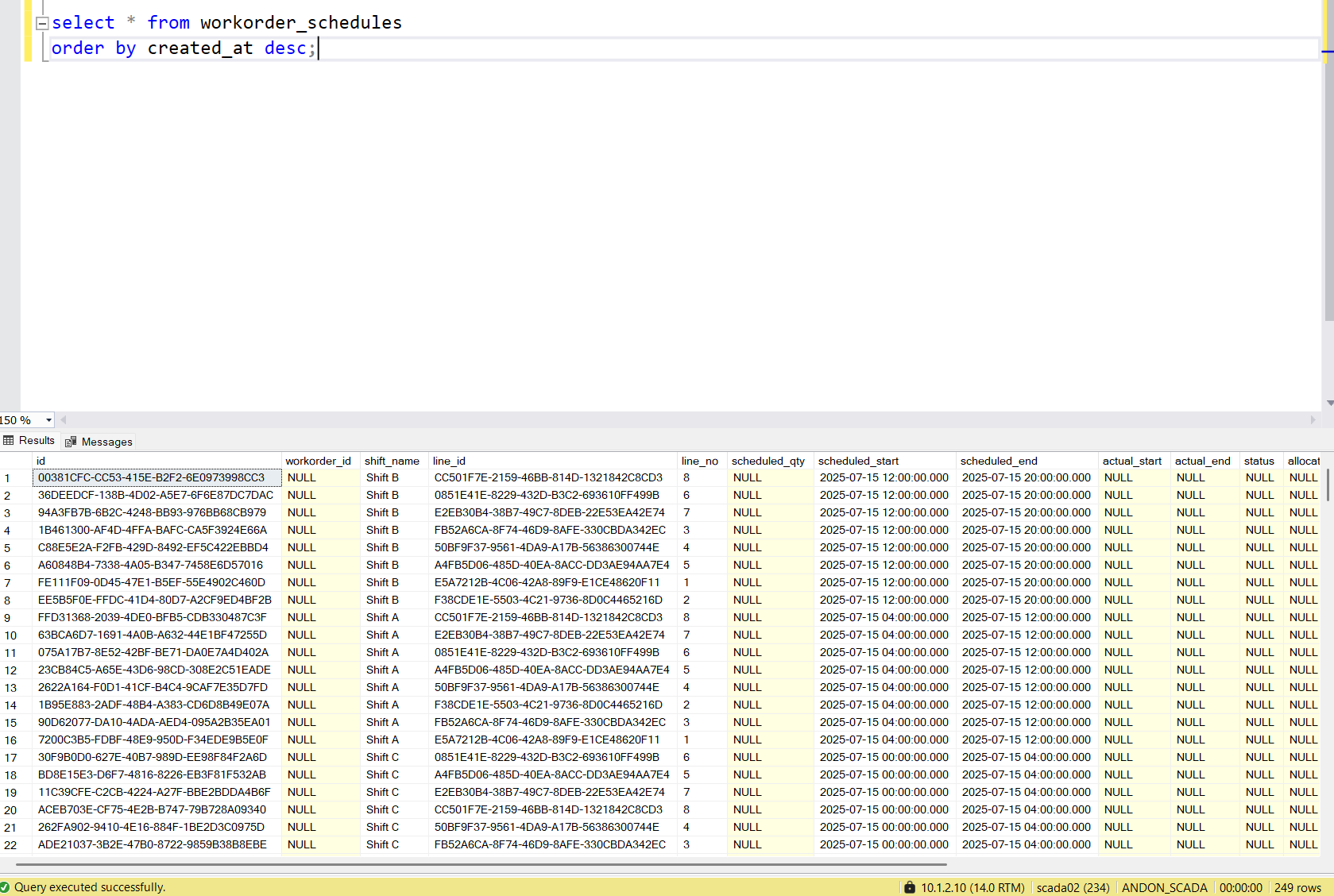

Scheduling

จะขึ้น Schedule ID Row ใหม่ ทุกๆ 00:00, 04:00, 12:00, 20:00 ของทุกวัน โดยใช้ Gateway Event

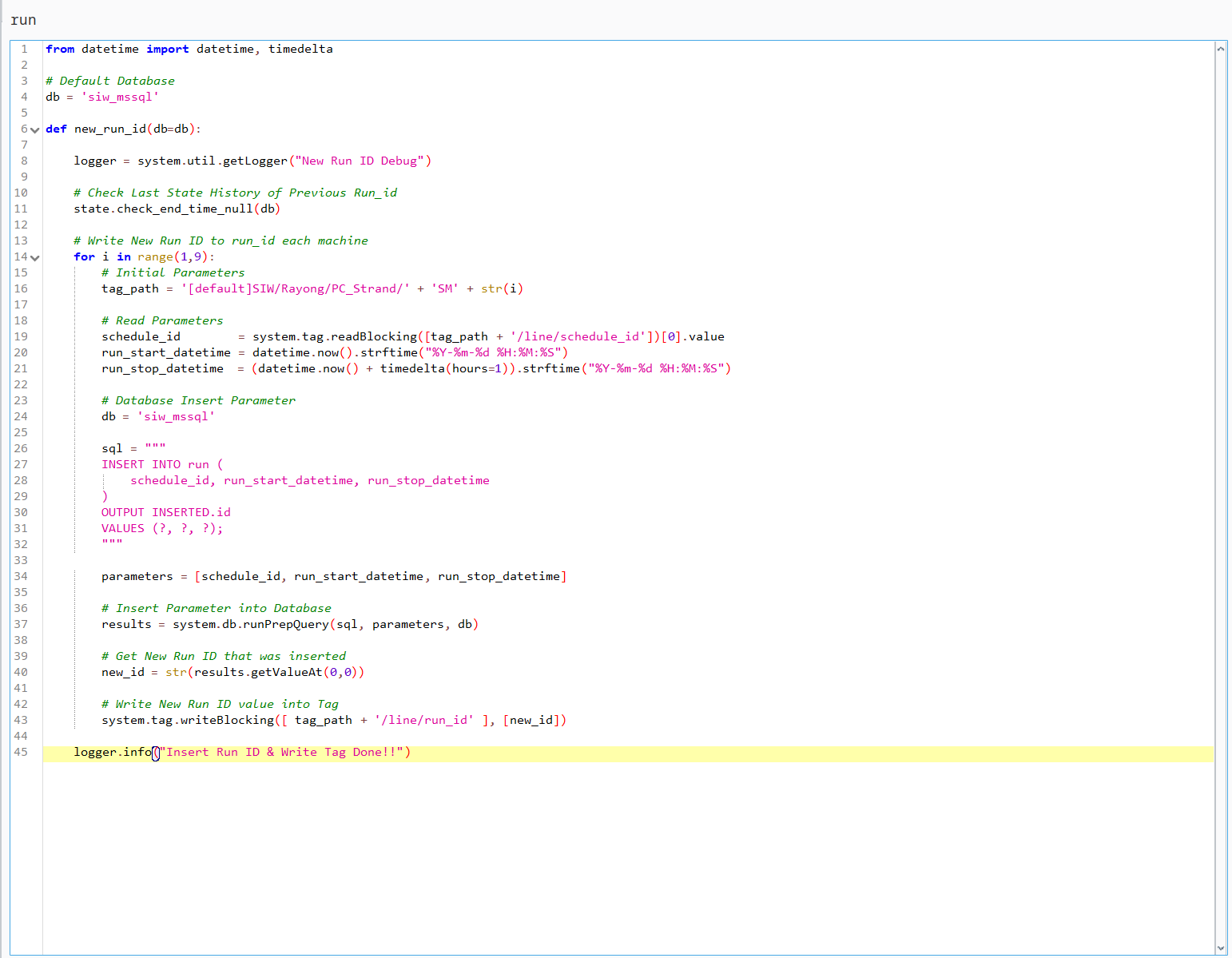

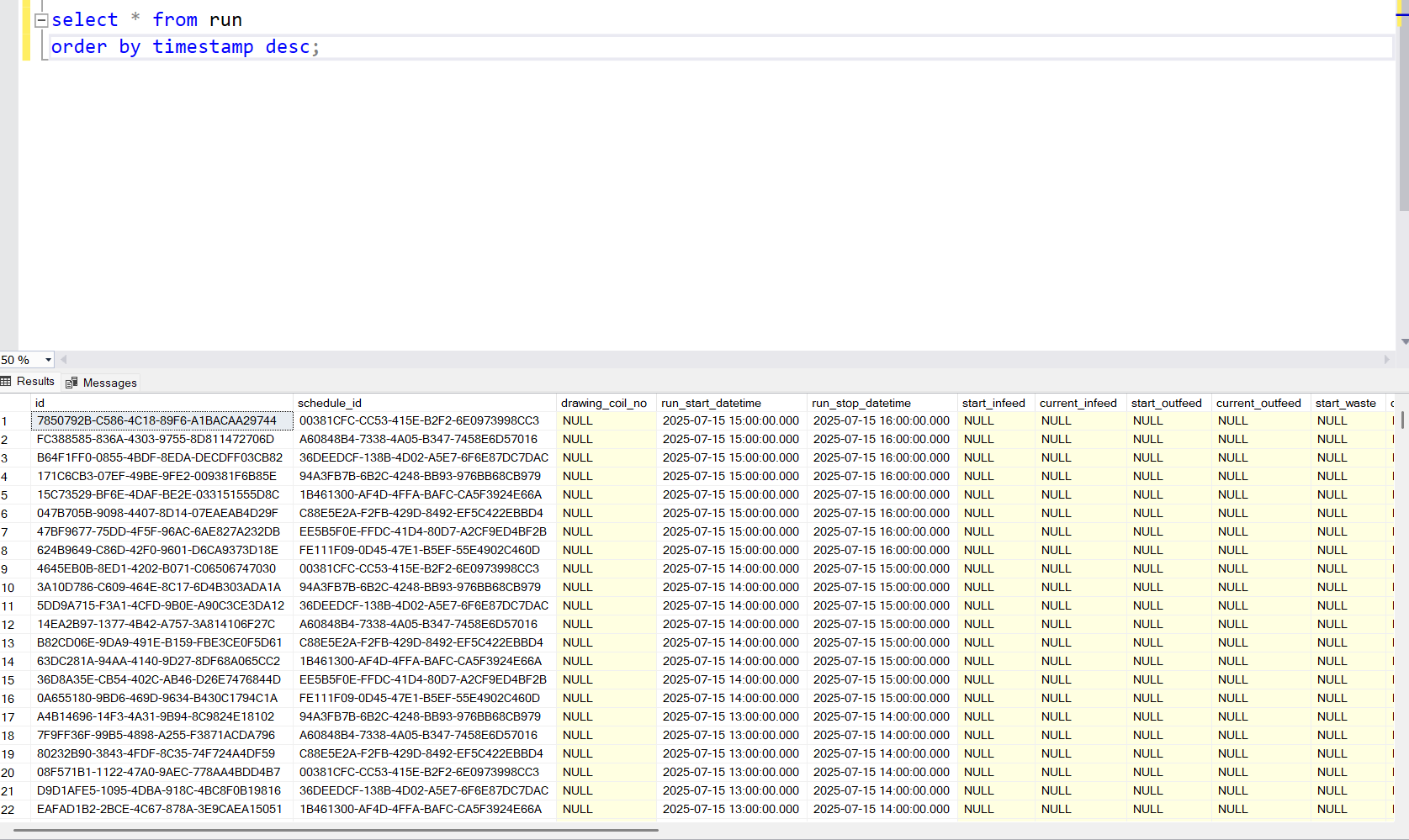

Production Run

* Production Run จะขึ้น Row ใหม่ทุกๆ 1 ชั่วโมง โดยใช้ Gateway Event

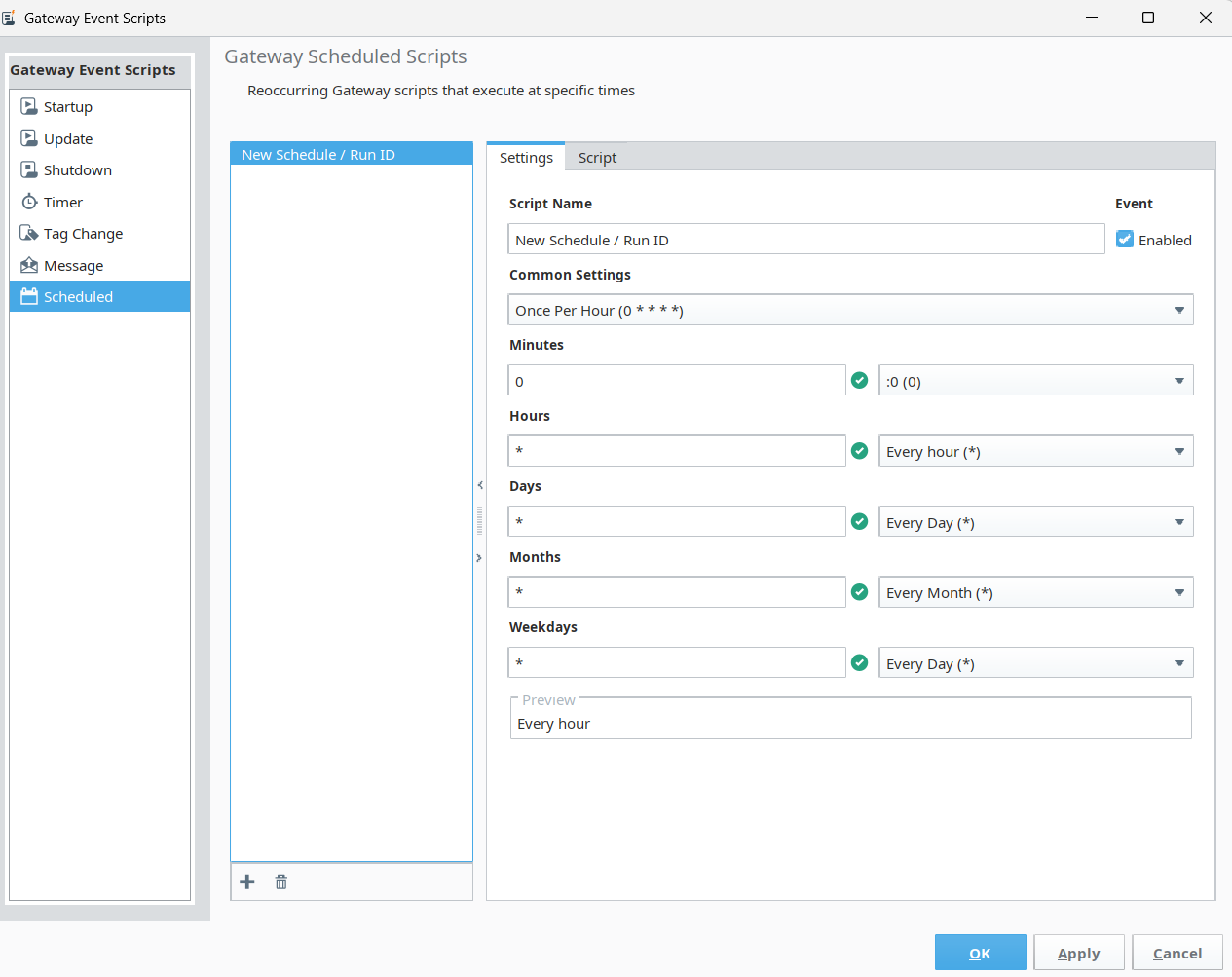

*ผมจะ execute script ทุกๆ 1 ชั่วโมง

โดยถ้าเป็นช่วงเวลา 00:00, 04:00, 12:00, 20:00 จะให้ขึ้น schedule id ใหม่ก่อนแล้วค่อย ขึ้น run id ใหม่

ถ้าเวลาอื่นๆจะขึ้นแค่ run id ใหม่

เพื่อใช้สำหรับการลำดับการ execute script

State History

* Script ของ State History

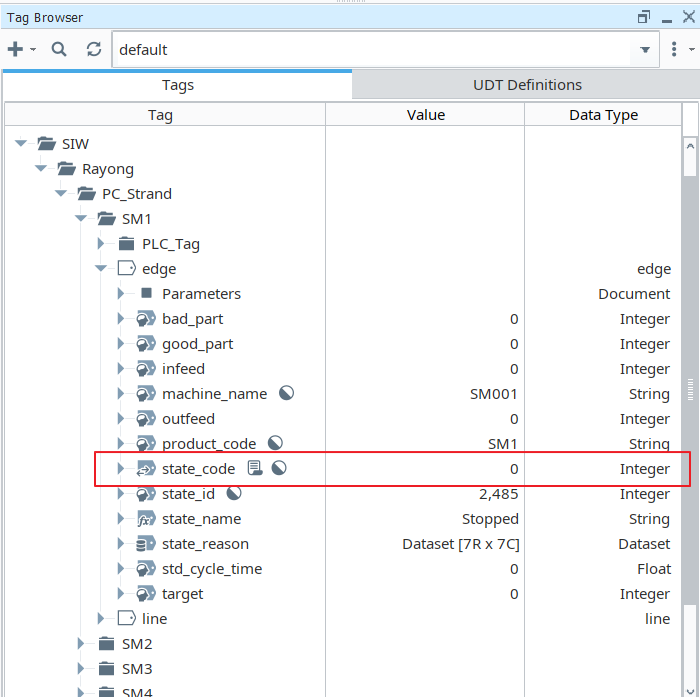

* State History จะขึ้น Row ใหม่เมื่อ Tag Change โดยใช้ Tag Change Script

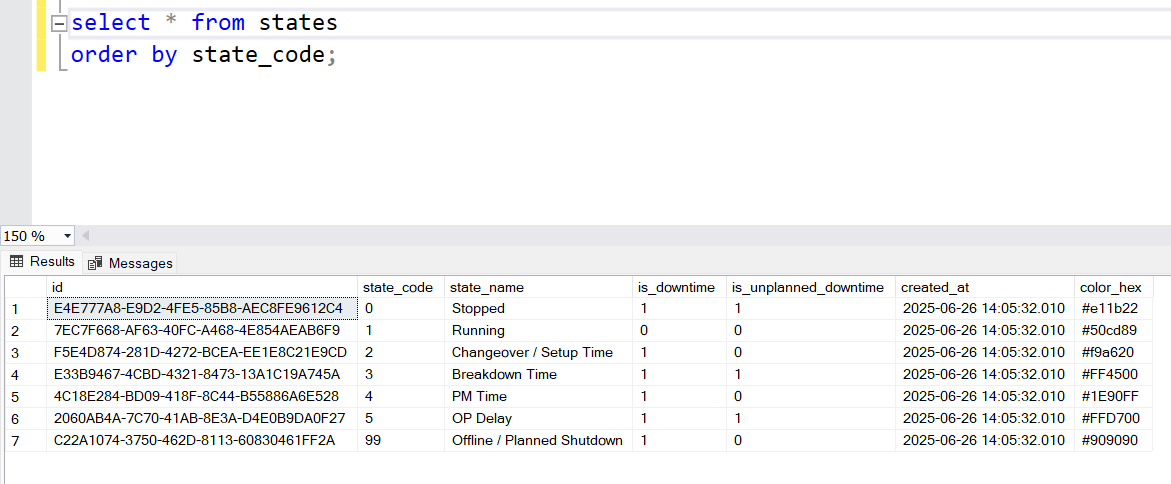

States

Code สำหรับการ Query Machine State Timeline

SELECT
    start_datetime as fromDate,
    end_datetime as toDate,
    state_name as reason,
    color_hex as color
FROM state_history
INNER JOIN states
    ON state_history.state_code = states.state_code
INNER JOIN line
    ON state_history.line_no = line.line_no
WHERE
    state_history.line_no = :line_no
    AND start_datetime > '2025-07-06'
    AND end_datetime <= '2025-07-08';

เมื่อลอง Query จะได้ Output เป็น

จากนั้นก็นำมา Binding Machine State Chart

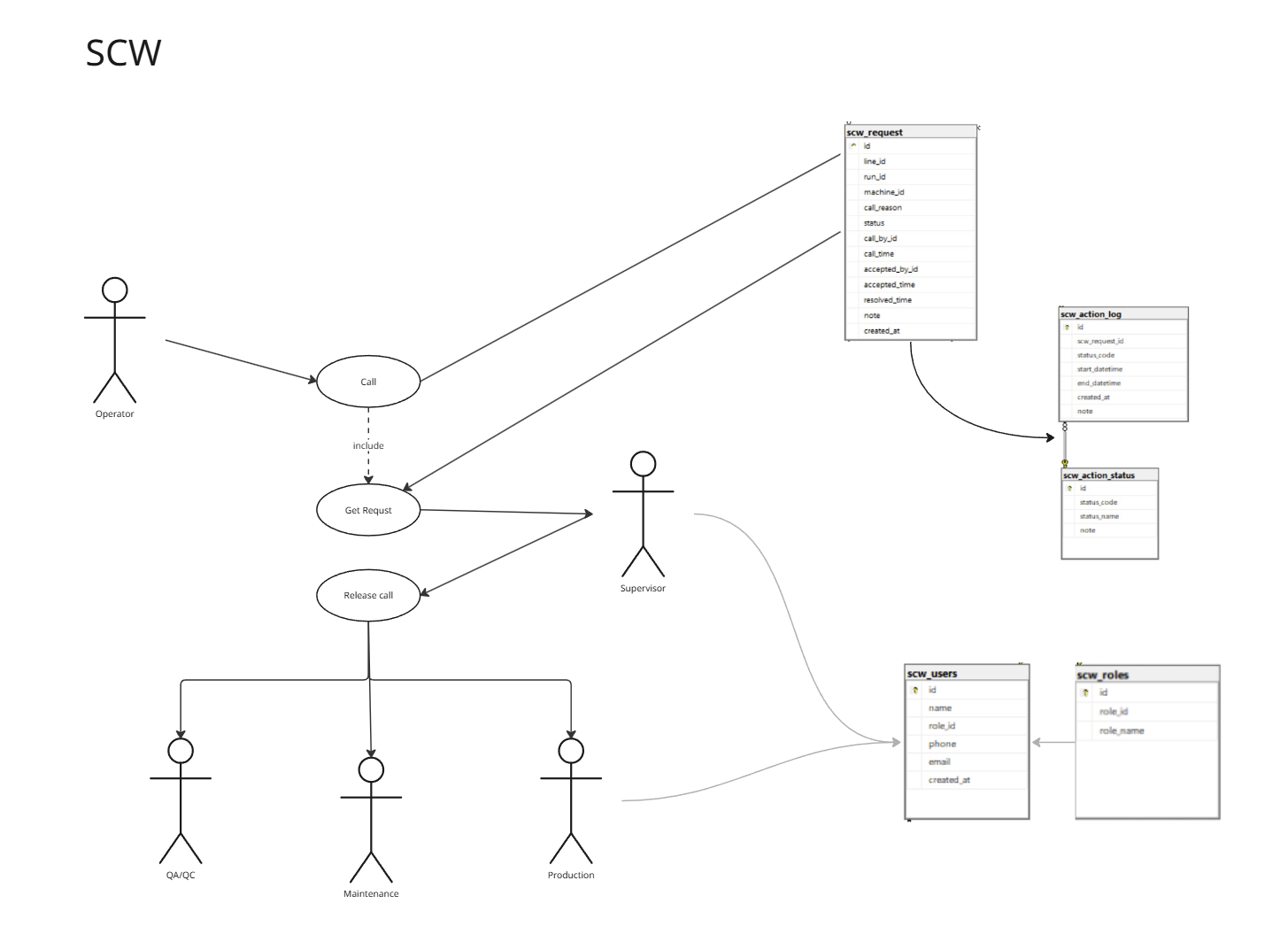

SCW

Data Flow
